沖頭潤滑給料控制器

一．概述
本產品為多功能壓鑄機智能潤滑給料控制器，采樣微電腦芯片控制，操作簡單方便、故障少、用氣少，給料量控制準確，具有故障報警及各狀態工作指示。

二．輸入與輸出

輸入	輸出
X0  脈沖輸入，用于脈沖計量 X1  缺料檢測 X2  備用 X3  備用 X4  急停 X13 觸發信號	Y0  排水輸出，1有效 Y1  給料吹氣 Y2  氣缸伸出 Y3  齒輪吹氣 Y4  缺料指示 Y5  缺料報警 Y6  觸發信號指示 Y7  故障指示 Y10 料筒吹氣 Y11 吹料 Y12 備用 Y13 備用 Y14 備用 Y15 備用 M+、M-：電機輸出

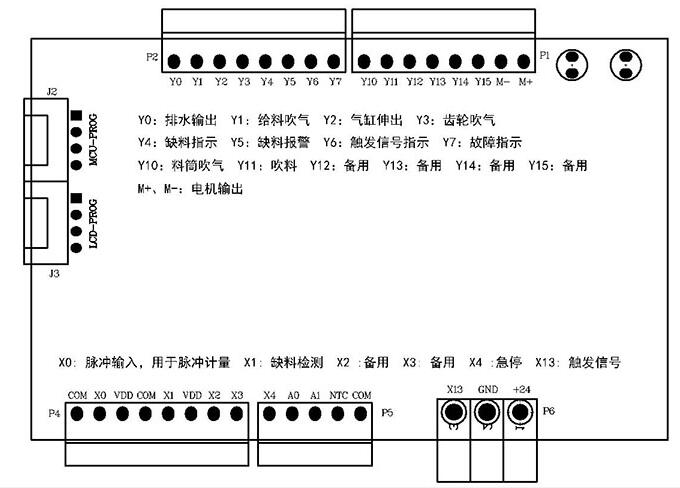

三．接線說明

注：
Yn輸出采用共陽接法，正極接+24（共陽），負極接Yn，無需區分正負極的元件（如繼電器、電磁閥）一端接+24，另一端接Yn；
M+、M-接直流電機正負極；
+24、GND為控制器電源輸入，建議用24V/100W開關電源；
VDD、COM為輸入信號電源，建議采用24V/25W開關電源。
如需共用電源，將+24與VDD連接，GND與COM連接，共用電源將降低控制器抗干擾性能。
左側LCD-PROG為觸摸屏人機界面升級端口，MCU-PROG為程序升級端口。

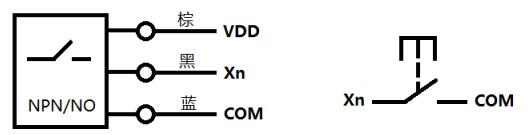

輸入信號推薦接法：

四．參數設置

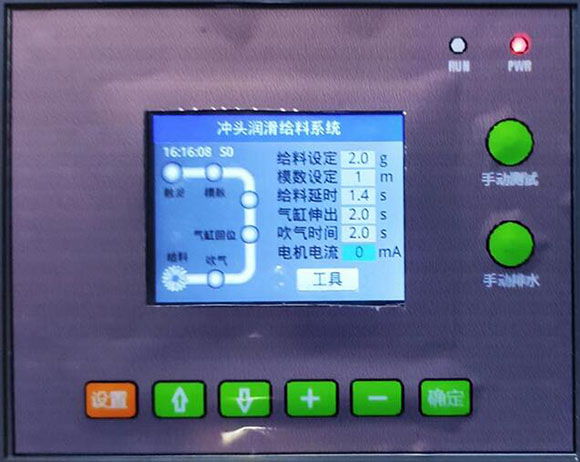

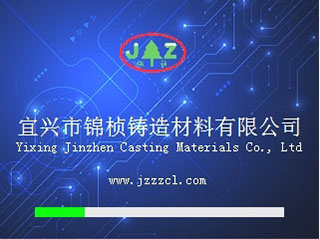

啟動畫面
    開機顯示此畫面，等進度條到頭可進入運行界面。

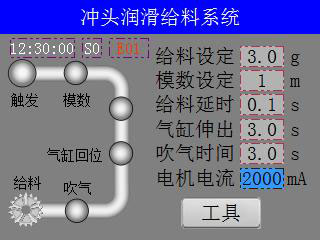

運行界面

此界面參數僅為顯示，不可修改，如需修改，可按下“工具”-“工藝參數”修改。
左圖所示12:30:00為當前時間；
S0為當前步序號；
EXX表示有故障，E01表示電機電流超過設定值，E02表示嚴重堵轉，E03表示累計次數超過最大值。

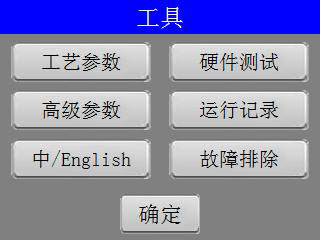

參數設置
按下按鈕，進入對應功能，某些功能需要輸入密碼才能進入，詳見“密碼輸入”界面。
其中“中/Englis”為語言設置，默認為中文界面，按下按鈕為英文界面。

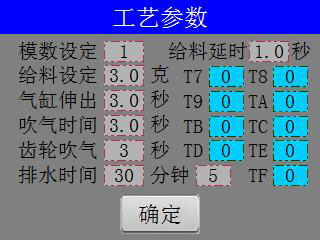

工藝參數

模數設定：多少個觸發信號動作一次；
給料延遲：觸發信號到開始動作之間的延遲時間；
給料設定：每次動作的給料量；
氣缸伸出：氣缸伸出的時長；
吹氣時間：給料的吹氣時長；
齒輪吹氣：對齒輪吹氣的時長；
排水時間：自動排水間隔及每次排水的動作次數；
T7~TF：備用。

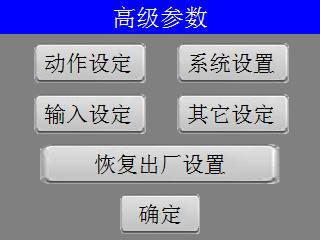

高級參數
按下按鈕，進入對應功能，某些功能需要輸入密碼才能進入，詳見“密碼輸入”界面。

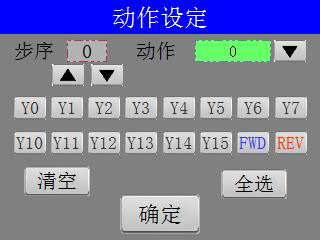

動作設定

可根據實際需求，設置每個步序?qū)?yīng)的Yn輸出，按下為有效。
FWD、REV為電機正轉、反轉。

注：最多15個步序。

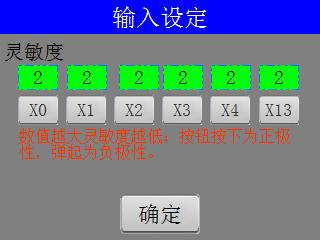

輸入設定

設置Xn輸入的靈敏度和極性，數值越大靈敏度越低，抗干擾性能越強。按鈕按下為正極性，彈起為負極性。

極性：高電平輸入為正極性，低電平輸入為負極性，根據需要自行設置。

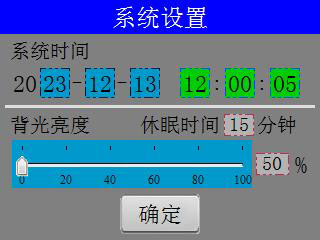

系統設置

設定系統日期、時間，屏幕參數。
休眠時間：無任何操作一段時間后，降低屏幕亮度，以降低功耗，延長屏幕壽命；
背光亮度：設定屏幕亮度，合適的亮度有利于延長屏幕亮度，建議不超過60%。

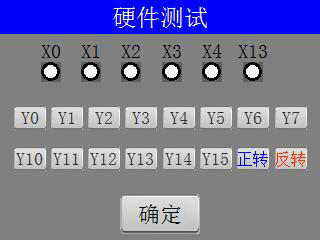

硬件測試

外部輸入信號有效時，對應Xn指示燈會亮起；輸入信號無效，對應指示燈熄滅；
按下Yn按鈕，對應輸出有效；
按下正轉、反轉按鈕，電機執行相應動作。

注：退出硬件測試界面時，所有輸出均關閉，電機停轉，恢復到正常待機狀態。

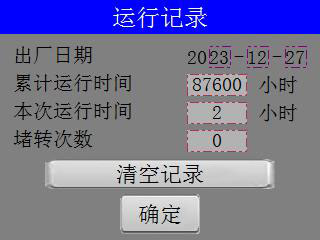

運行記錄

用來查看系統運行記錄，必要時可以清空記錄。
注：出廠日期無法更改。

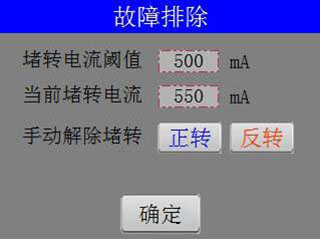

故障排除

當電機電流超過堵轉電流閾值*125%時，判定發生電機堵轉故障，設備停止工作，此時可先將堵轉電流閾值適當調高，再嘗試交替點擊“反轉”“正轉”按鈕，解除電機卡死狀態。
注意：電機電流超過堵轉電流閾值，但小于125%時，不會停機；堵轉電流閾值不可設置過高，否則將失去保護作用。

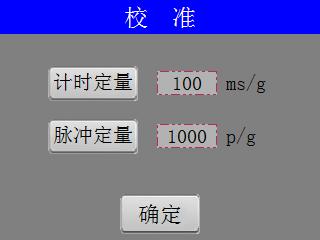

校準

計時定量：本機默認采用計時定量方式，可設置電機轉動多長時間對應1克給料量；
脈沖定量：可設置多少個脈沖對應1克給料量，采用此方式，需要增加脈沖檢測硬件，脈沖信號接X0輸入。

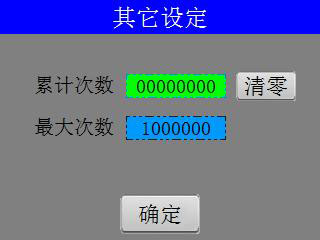

其它設定

輸入密碼“11223344”進入此頁面，可執行清零累計次數操作，可以修改最大累計次數設定，當累計次數≥最大次數時，設備停止工作。
注：此功能不對最終用戶開放。

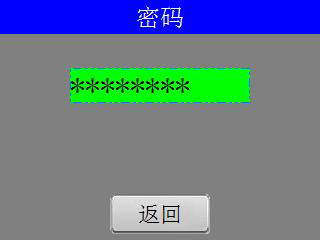

密碼輸入

1234設置工藝參數，用于設置給料量，吹氣時間等參數；
123456設置計量方式，用于設置計時（定時）、計數（脈沖計數），本機適合計時方式；
11223344設置最大累計次數；
8888恢復出廠設置。

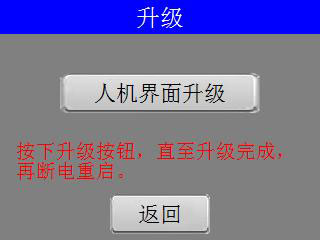

升級

將升級工具插上LCD-PROG端口，另一頭插入電腦USB接口，同時按下“設置”+“確定”鍵，可進入此頁面，點擊“人機界面升級”按鈕，可以開始升級觸摸屏界面。
注意：程序升級無需進入此界面，升級工具需插入MCU-PROG端口，按提示操作進行升級。
